Компас «ASTER»
Компас «ASTER»

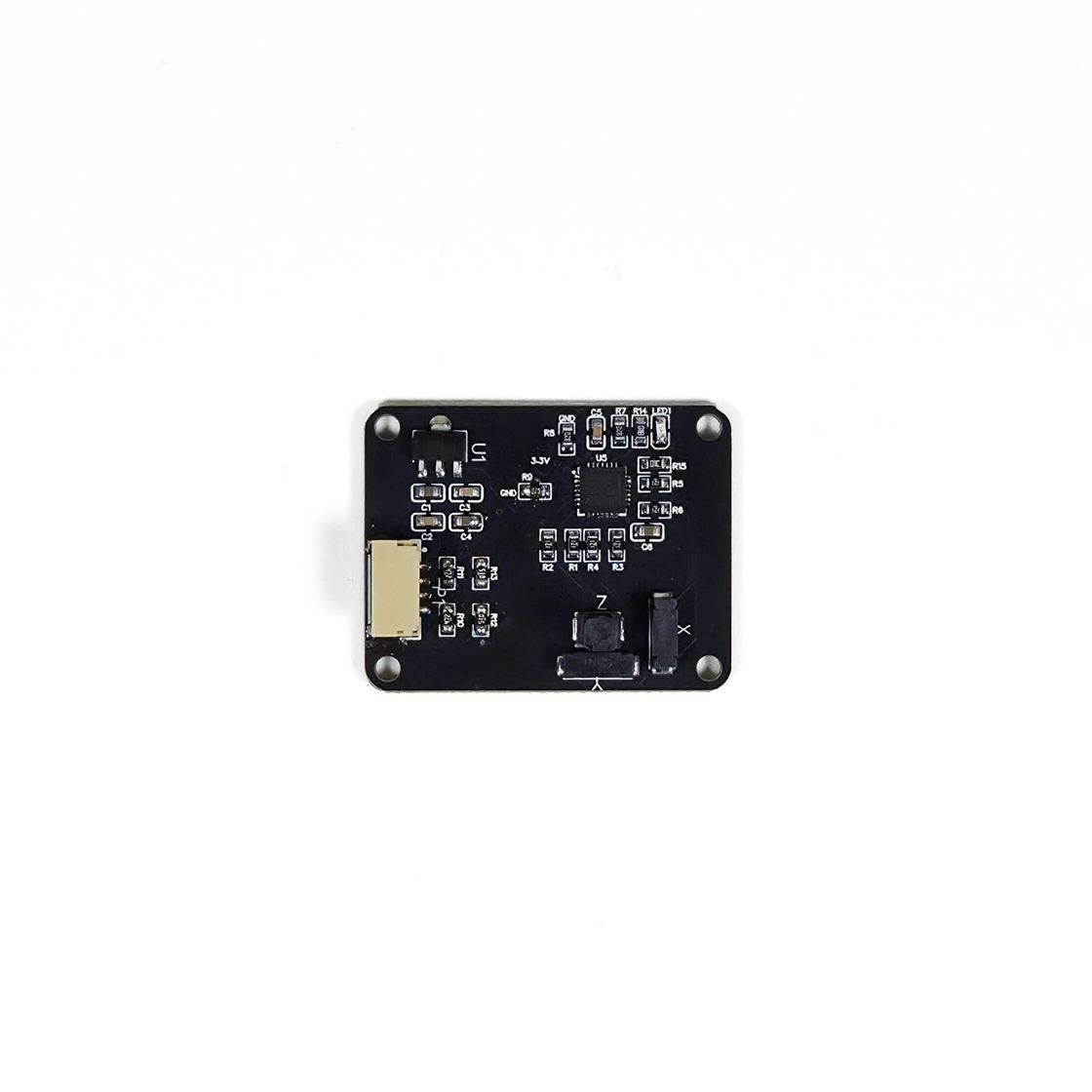

ОписМагнітометр на базі сенсора PNI RM3100, що забезпечує точність визначення курсу. Компас підходить для використання у дронах, літаках, FPV-системах, роботизованих системах та інших пристроях, де потрібне точне визначення азимуту.
Модуль сумісний з популярними автопілотами ArduPilot, мікроконтролерами STM32, Raspberry Pi та CubePilot. Серед основних переваг: мінімізація шумів на довгих I2C-лініях, а також оригінальна вертикальна індуктивність для точної роботи по осі Z.
Перед підключенням обов’язково перевіряйте полярність живлення!
Характеристики
Вхідні параметри
Живлення
3,3–5 В
Логічні рівні
3,3 В (суворо!)
Робоча температура
−40…+85 °C
Інтерфейс підключення
I2C
Вихідні параметри
Частота оновлення
до 600 Гц (залежить від режиму Cycle count)
Чутливість
~13 нТ
Сумісність
автопілоти ArduPilot, STM32, Raspberry Pi, CubePilot
Плата
Розмір плати
32,2 × 25,2 × 7,9 мм (Д × Ш × В)
Кріплення

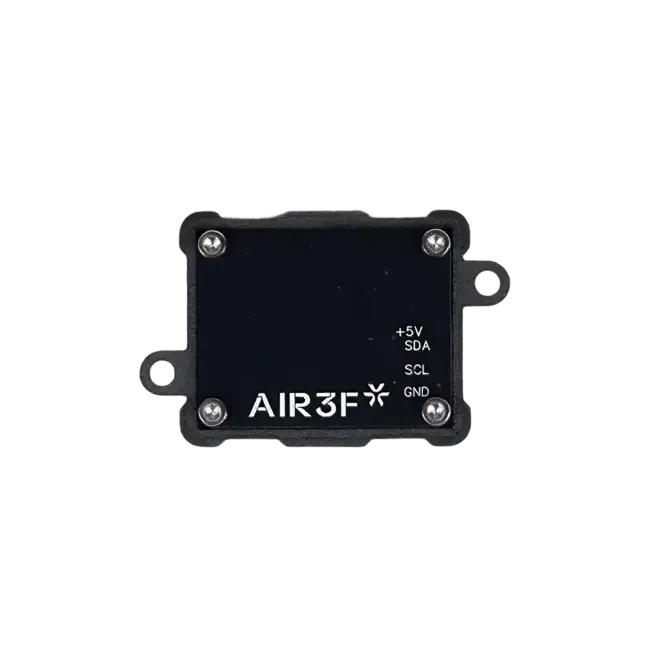

отвори під гвинти M2
Роз’єм

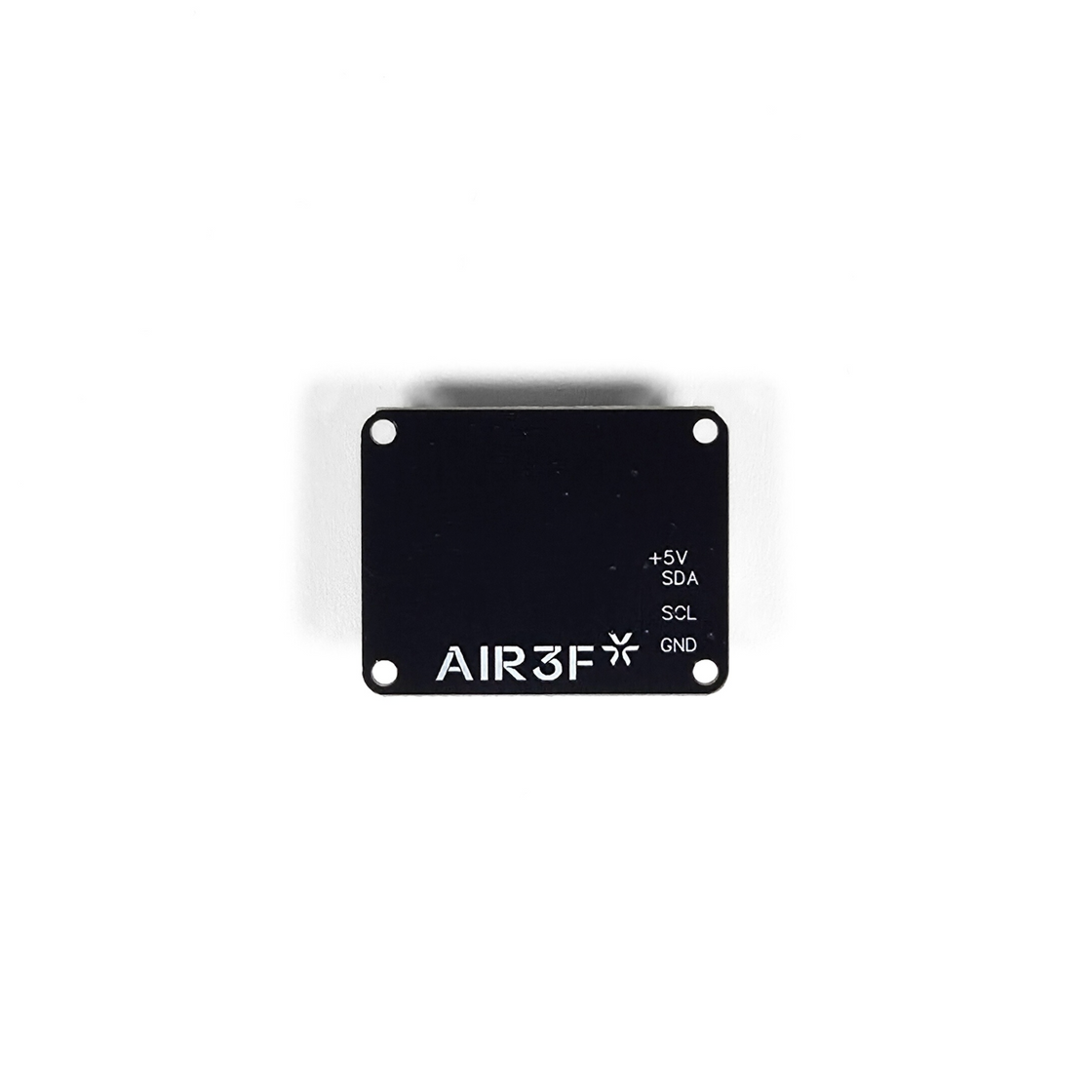

JST-GH 1.25 мм, 4-pin
Комплектація

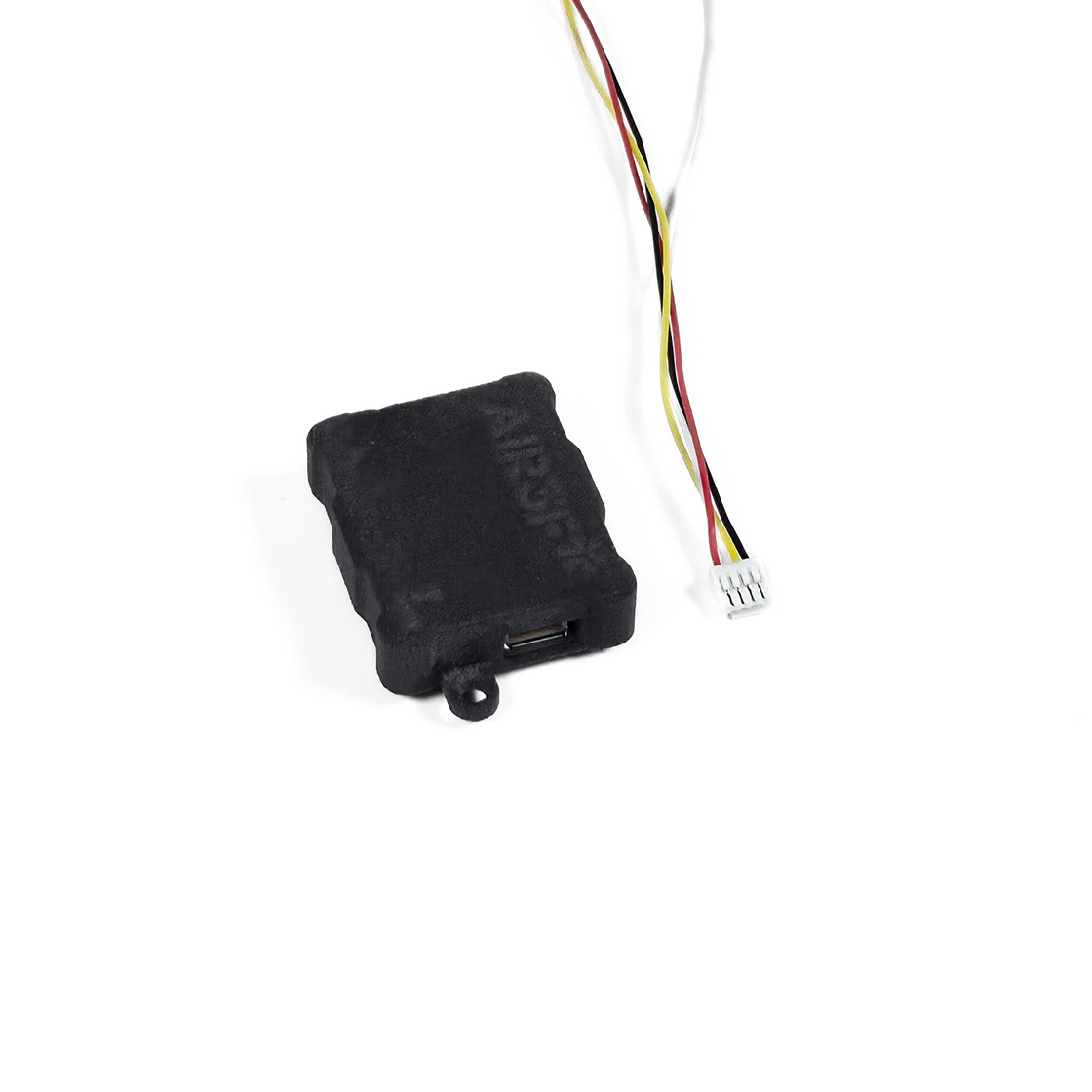

Модуль RM3100Силіконовий кабель GH 1,25 мм, 4P
Ключові особливості
Стійкість у складних умовах та при магнітних перешкодах
Гнучка інтеграція з автопілотами та контролерами
Просте підключення та інтеграція з іншими модулями
