Осі керування
2 (X / Y)
Діапазон обертання
356°/ 95°
Інші діапазони
RS485 / 2,4 ГГц
Про Arm

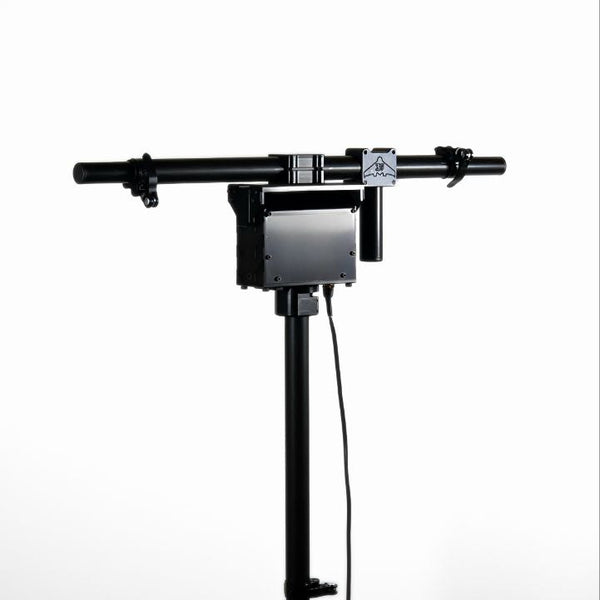

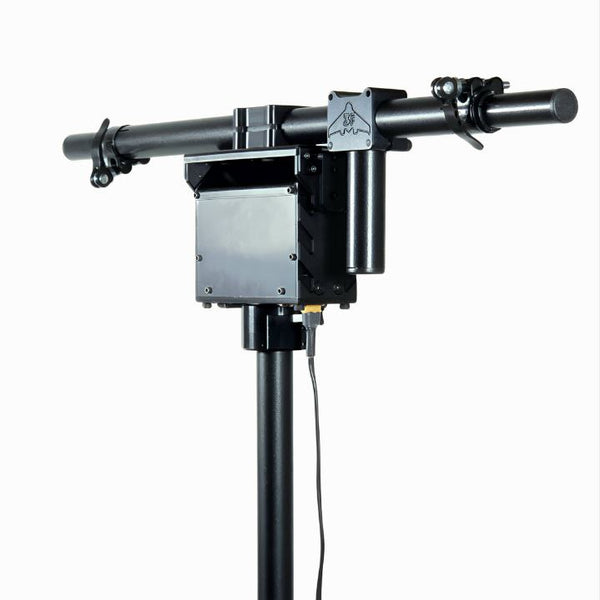

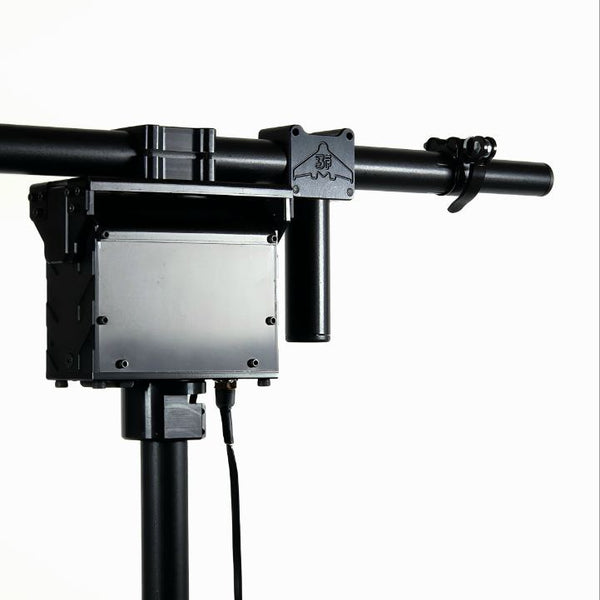

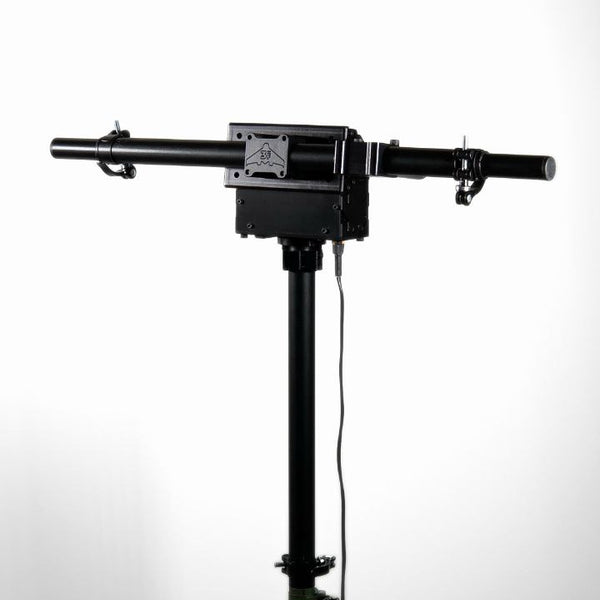

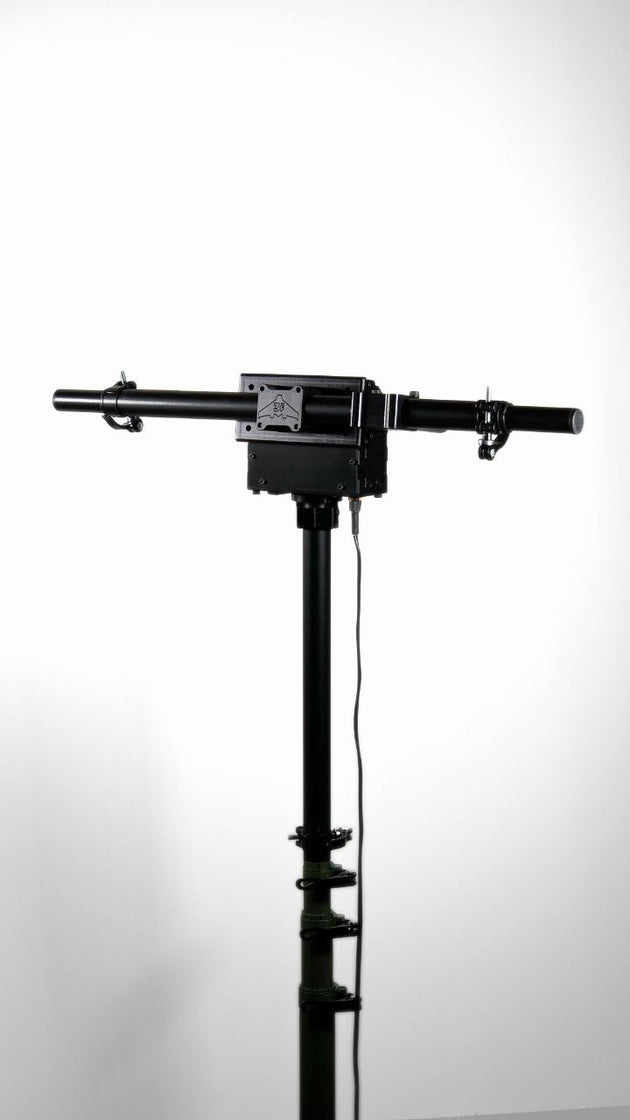

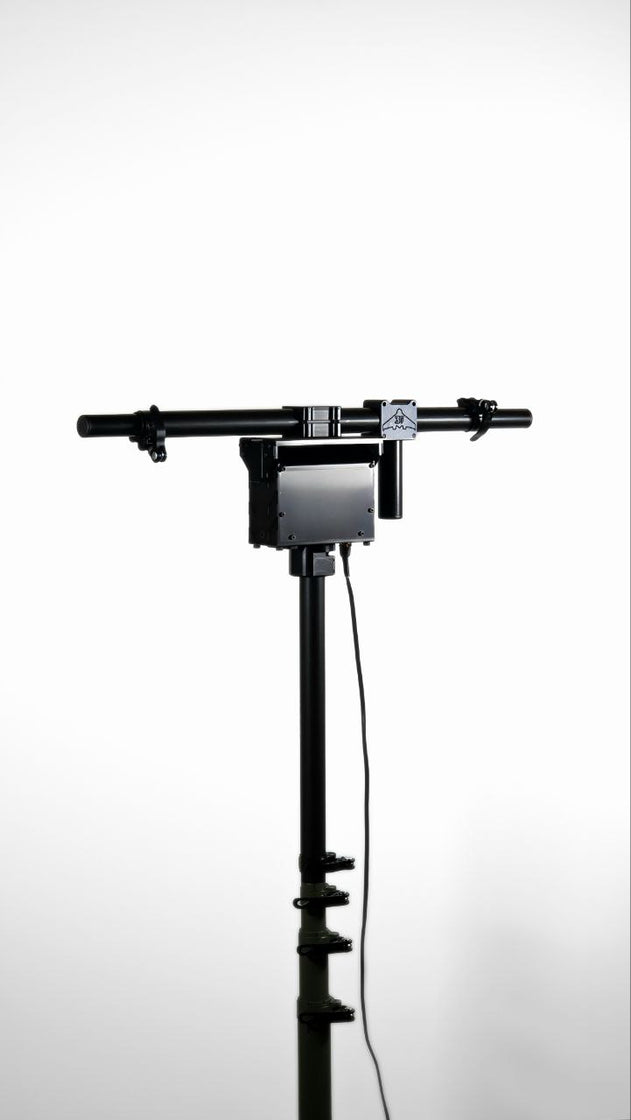

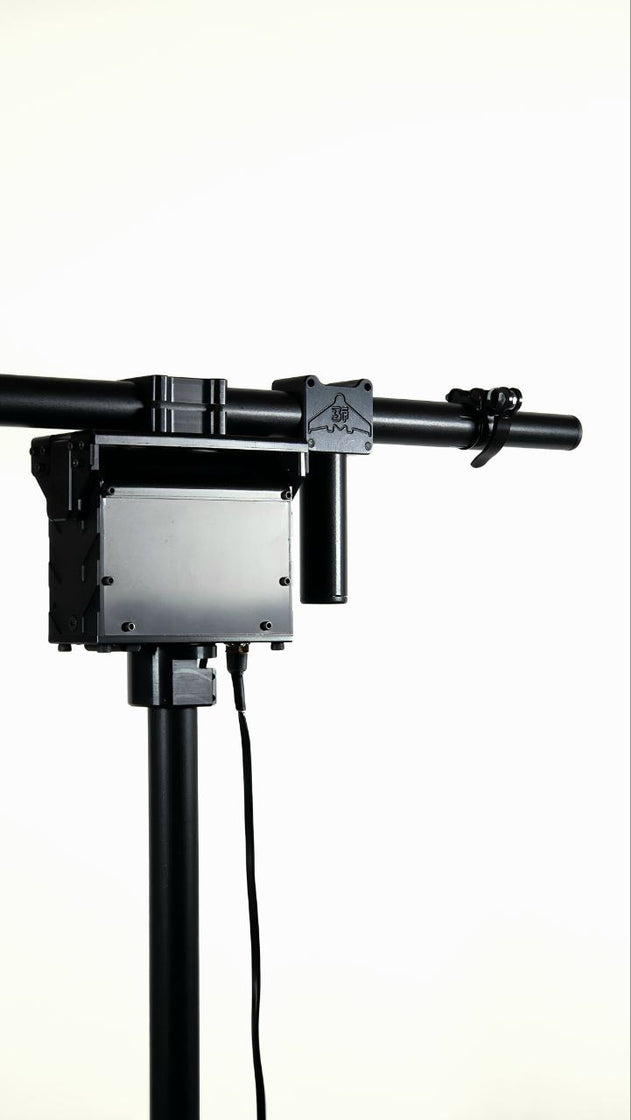

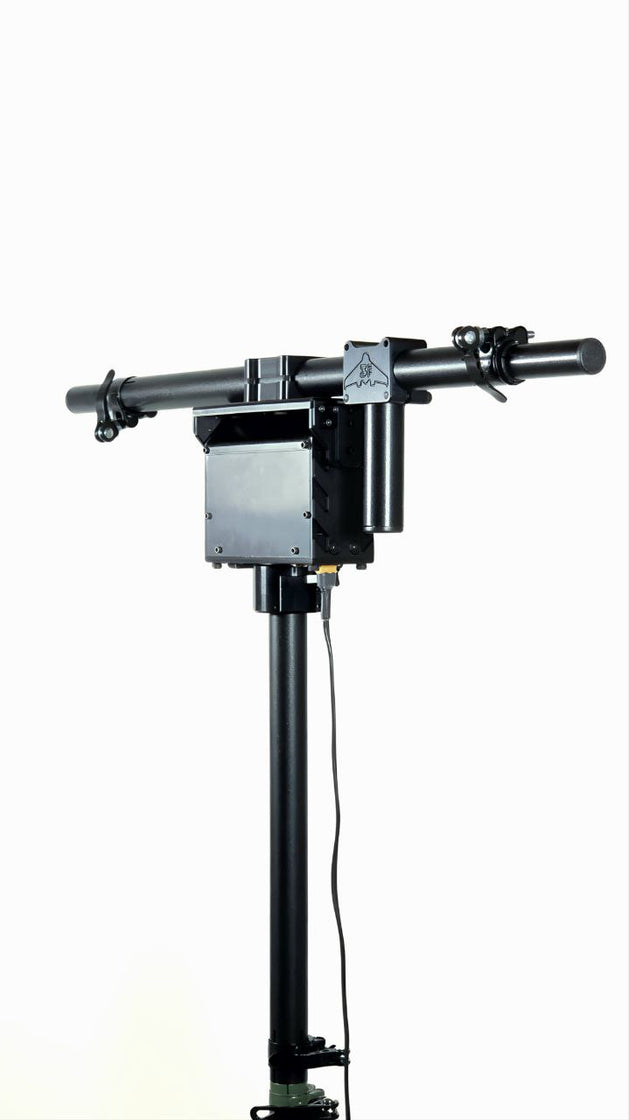

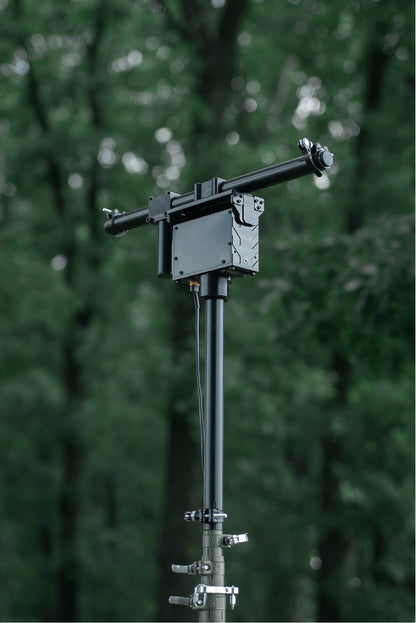

Поворотний механізм на щоглу ARM — інтелектуальне рішення для автоматизованого та дистанційного керування напрямком антен, приймачів і виносних блоків.
Модель підтримує два режими керування: стабільний дротовий (через кабель) та мобільний бездротовий (по радіоканалу 2,4 ГГц).
Характеристики
Монтажні та фізичні характеристики
Посадкове місце
Труба 25–30 мм

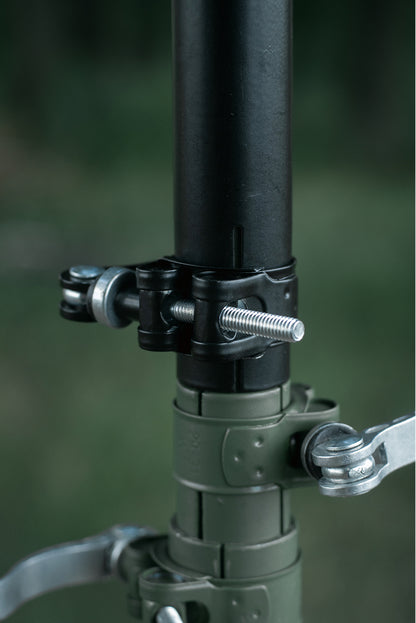

Тип кріплення
Хомут / на профільну трубу
Вага
~2,5 кг
Механіка
Кількість осей
2 (X / Y)
Діапазон обертання
X: 356°Y: 95° Крок обертання X: 2°
Y: 1° Максимальне навантаження До 5–6 кг (залежно від плеча) Тип приводу Електричний (сервоприводи)
Електроніка та керування
Контролер
STM32F405 (дуплексна архітектура)
Тип керування
Пульт ДК
Протокол
RS485
Тип струму
DC
Живлення
6S (24 В)
Споживана потужність
~7 Вт
Максимальний струм
До 0,3 А
Звʼязок
Дротовий
RS485до 100+ м Бездротовий 2,4 ГГц
до 50 м (пряма видимість)

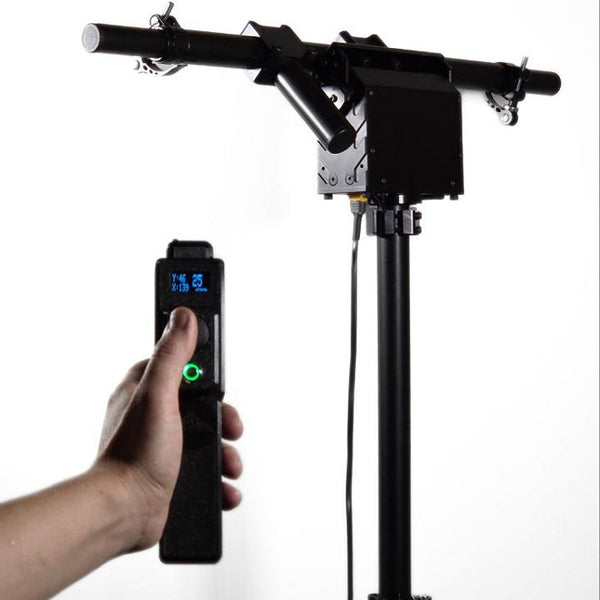

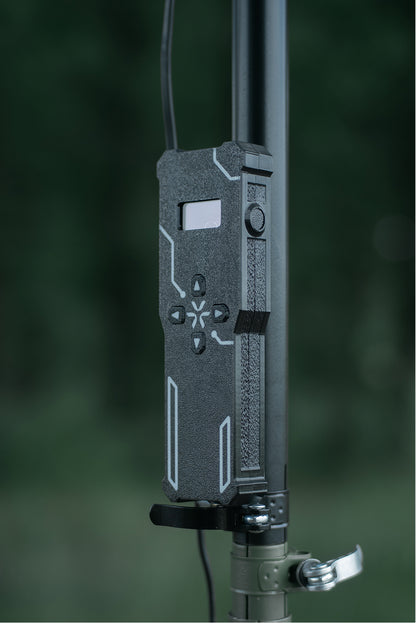

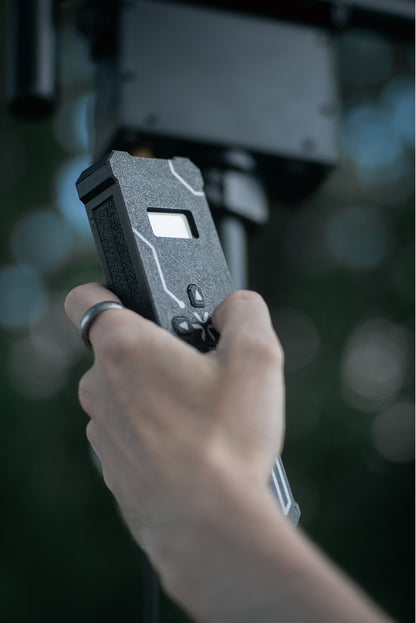

Пульт керування
Мікроконтролер
ESP32
Екран
1,3”
Живлення
5 В / 1 A (зарядка)
Кнопки
Для керування поворотним механізмом
Комплектація
За замовчуванням
Поворотний механізм «ARM»
Пульт керування
Хомути для фіксації — 3 шт.

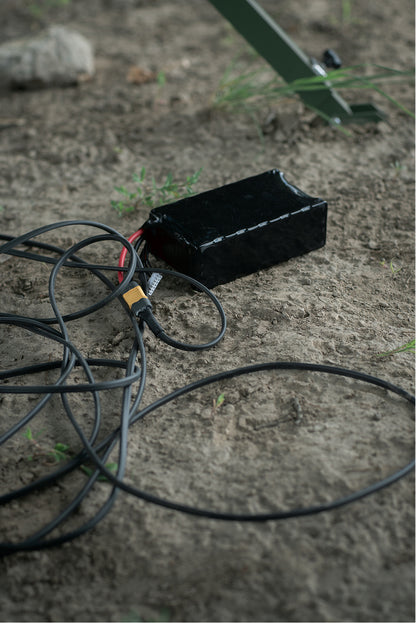

Акумулятор
Пульт керування
Хомути для фіксації — 3 шт.
Акумулятор
Опційно
Кабель керування
Кабель живлення
Кабель живлення
Ключові особливості
Два режими керування: по радіоканалу і через кабель
До 100+ метрів по кабелю
До 50 метрів по радіоканалу в прямій видимості

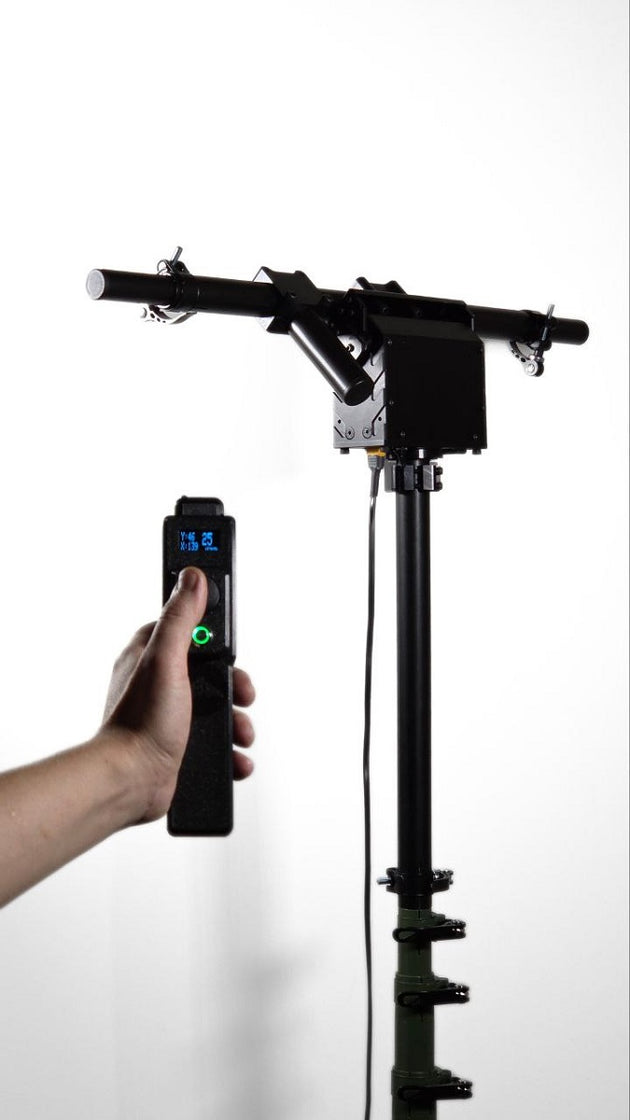

Керування за допомогою автономного пульта на базі мікроконтролера ESP32
Поєднується з телескопічною щоглою
